Einrichten von Astro-, Zeit- und Dauerbetrieb über die integrierte Weboberfläche
Mit dieser Anleitung richten Sie die Lichtsteuerung direkt in der Weboberfläche des Konzentrator-Moduls ein. Je nach Konfiguration kann die Beleuchtung dauerhaft ein- oder ausgeschaltet, zeitgesteuert oder automatisch nach Sonnenstand geschaltet werden.
Wenn ein Konzentrator-Modul der Variante LoRa-Basis eingesetzt wird, wird die Schaltinformation zusätzlich per LoRa an angeschlossene Teilnehmer wie CTOWER übertragen. Bei der PICEthernet erfolgt die Lichtschaltung ausschließlich über die Busspannung.
Diese Anleitung gilt ausschließlich für die Weboberfläche des Konzentrator-Moduls.
Voraussetzungen
⚠️ W A R N U N G ! Installationen am 230V-Netz dürfen nur von fachkundigem Elektro-Personal durchgeführt werden.
❗ Achtung: Eine fehlerhafte Verdrahtung der Busspannung oder des Relais kann zu Sachschäden führen.
Für die Einrichtung benötigen Sie:
- Zugriff auf die Weboberfläche des Konzentrator-Moduls und Zugangsdaten zur Anmeldung
- Ein Endgerät mit aktuellem Browser
- Optional: Ein Relais an BUS 1 oder BUS 2, wenn die Lichtlast lokal geschaltet wird
- Optional: LoRa-Teilnehmer wie CTOWER bei Nutzung eines LoRa-Basis-Modul
Schritt-für-Schritt-Anleitung
1. Weboberfläche aufrufen. Melden Sie sich an de Weboberfläche des Konzentrator-Moduls an und navigieren Sie zum Bereich Lichtsteuerung.

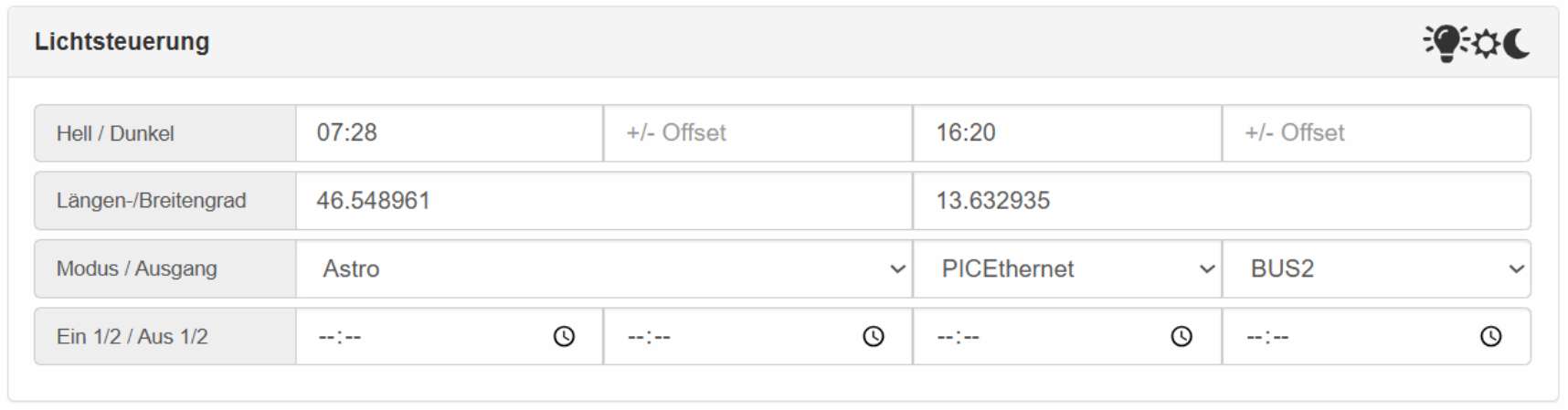

Abbildung: Lichtsteuerung
2. Standortdaten eingeben. Tragen Sie im Bereich Längen-/Breitengrad den Standort ein. Das Konzentrator-Modul berechnet daraus automatisch die Hell- und Dunkelzeiten.
📘 Hinweis: Offsets können genutzt werden, um die Schaltzeitpunkte zeitlich vor- oder nachzuverschieben.
3. Schaltmodus auswählen. Im Feld Modus stehen vier Betriebsarten zur Verfügung.
- Dauer-Aus – Die Lichtsteuerung bleibt deaktiviert.
- Dauer-An – Die Beleuchtung bleibt dauerhaft eingeschaltet.
- Astro – Die Schaltung erfolgt automatisch nach Sonnenstand. Grundlage sind die eingegebenen Koordinaten.
- Zeit – Das Licht schaltet nach festen Uhrzeiten. Tragen Sie die gewünschten Ein- und Aus-Zeiten ein.
💡 Beispiel: Wenn die Dunkelzeit um 16:20 Uhr liegt, schaltet der Astro-Modus automatisch ab diesem Zeitpunkt ein.
4. Übertragungsweg festlegen. Das Konzentrator-Modul erzeugt für jeden Schaltmodus eine Schaltinformation.
- Bei der Variante LoRa-Basis wird die Schaltinformation zusätzlich per LoRa an angebundene Teilnehmer wie CTOWER übertragen.
- Bei PICEthernet erfolgt die Lichtschaltung ausschließlich über die Busspannung.
📘 Hinweis: Ohne LoRa besteht die gesamte Lichtsteuerung aus dem Schalten eines Relais über BUS 1 oder BUS 2.
5. Busspannung auswählen. Nach der Auswahl des Modus bestimmen Sie, ob das Konzentrator-Modul die Spannung von BUS 1 oder BUS 2 ein- oder ausschaltet.
Die Busspannung versorgt das Relais, das die Lichtlast schaltet.
- Ist das Relais an BUS 1 angeschlossen, wählen Sie BUS 1.
- Ist das Relais an BUS 2 angeschlossen, wählen Sie BUS 2.
- Wenn ausschließlich LoRa-Teilnehmer geschaltet werden, ist die Buswahl optional.
- Bei PICEthernet ist die Buswahl zwingend.
❗ Achtung: Die Lichtlast wird niemals direkt an den BUS angeschlossen.
