Wie wird die Impulsschnittstelle bei einem NZR EcoCount SL 85 Drehstromzähler an ein Steuermodul angeschlossen?

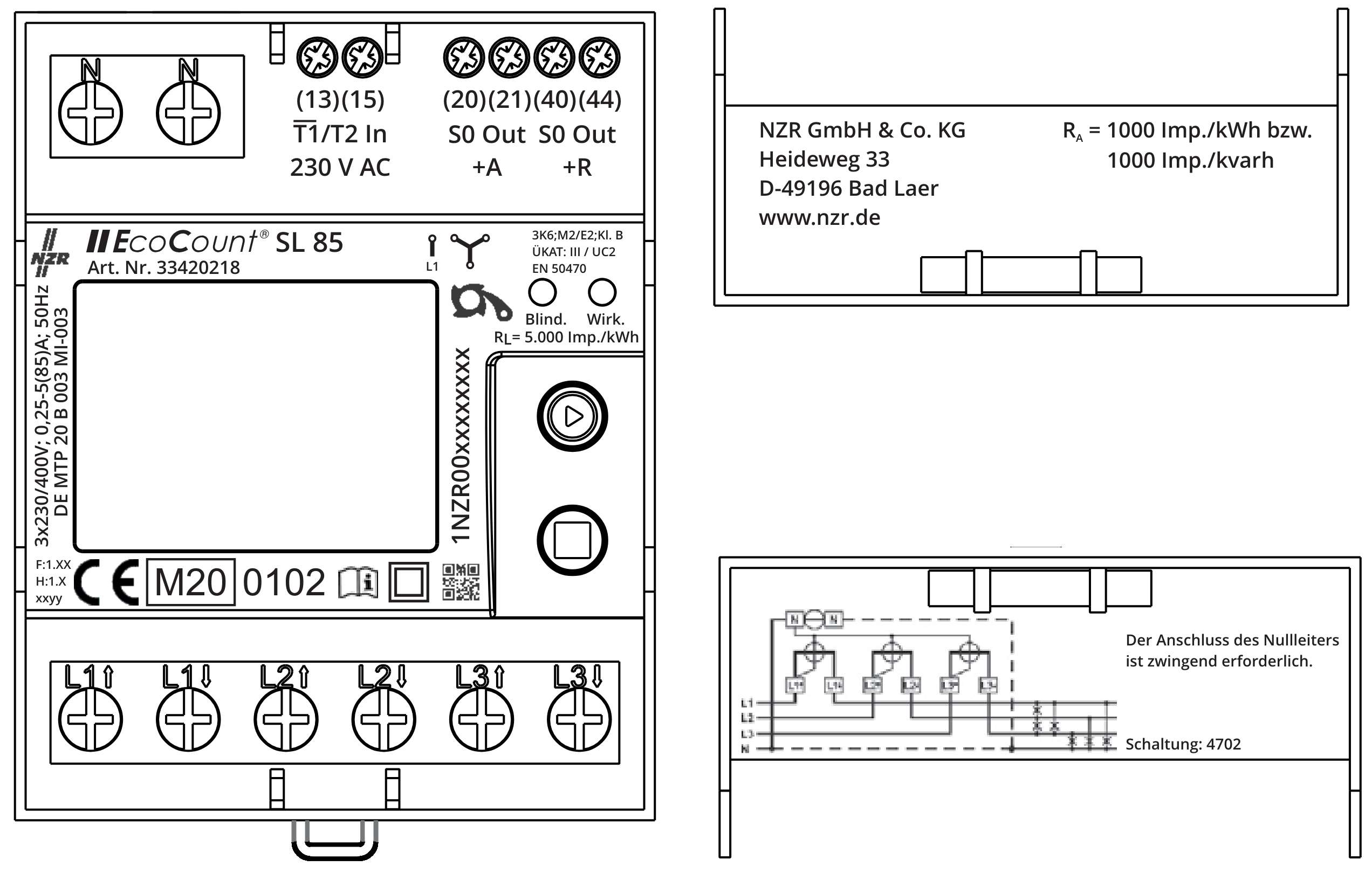

    Die S0-Schnittstelle der Steuermodule wird mit den Klemmen 20 und 21 bzw. 40 und 44 verbunden.

    Zum Messen der Wirkleitung (+A) - das ist der Regelfall - wird

    • Klemme 20 mit dem Anschluss S0+ am Steuermodul und
    • Klemme 21 mit dem Anschluss S0- am Steuermodul
    verbunden.

    Zum Messen der Blindleistung (+R) wird

    • Klemme 40  mit dem Anschluss S0+ am Steuermodul und
    • Klemme 44  mit dem Anschluss S0- am Steuermodul
    verbunden.

    Werden mehrere Zähler auf einem Steuermodul angeschlossen, kann S0+ zwischen allen passenden Zählerklemmen durchgeschliffen werden. S0- muss immer direkt an die entsprechende Klemme am Steuermodul angeschlossen werden.
