CampConcept Knowledge Base - Wie wird die Impulsschnittstelle bei einem NZR EcoCount WSD 32+ Wechselstromzähler an ein Steuermodul angeschlossen?

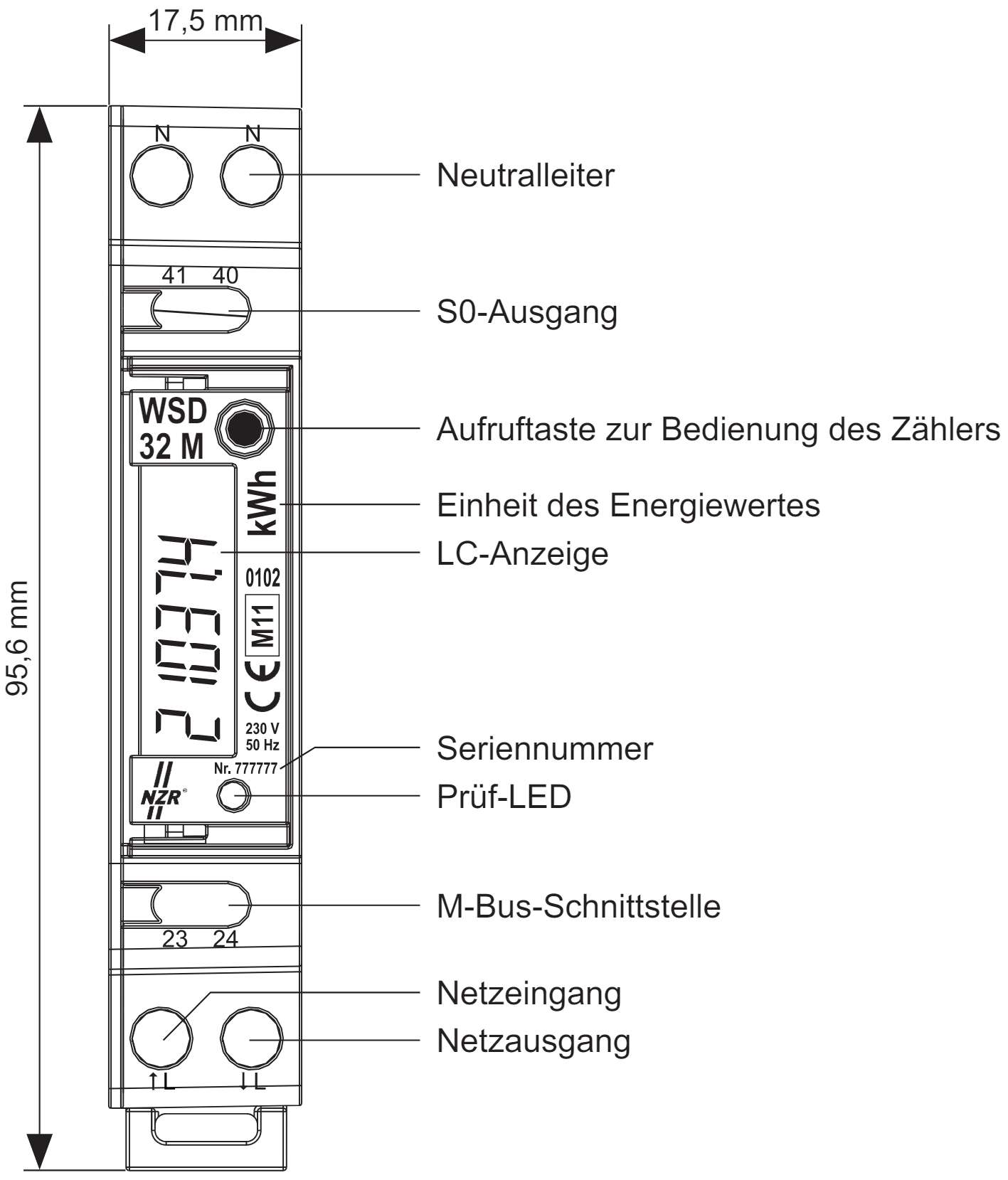

Die S0-Schnittstelle der Steuermodule wird mit den Klemmen 40 und 41 verbunden. Auf der Seitenfläche des Zählers befindet sich ein entsprechendes Anschlussschema.

Zum Messen der Wirkleitung wird

Klemme 41 mit dem Anschluss S0+ am Steuermodul und
Klemme 40 mit dem Anschluss S0- am Steuermodul

verbunden.

Werden mehrere Zähler auf einem Steuermodul angeschlossen, kann S0+ zwischen allen passenden Zählerklemmen durchgeschliffen werden. S0- muss immer direkt an die entsprechende Klemme am Steuermodul angeschlossen werden.

Schlagwörter: S0-Schnittstelle, SO-Schnittstelle, Stromzähler
